J.P.C. GUTIERREZ - MANUTENÇÃO INDUSTRIAL: BALANCEAMENTO DO ROTOR DA BOMBA KLT - 6040_ÁREA 60. O.S. Nº 013034875



Qualidade exigida do balanceamento: 2.5

Rotação de operação: 1750 rpm.

Rotação de balanceamento: 600 rpm.

Norma aplicada: VDI 2060

PROCEDIMENTOS PARA O BALANCEAMENTO DINÂMICO:

Pesar o rotor: 2.200 kg

Raio compensador: 700 mm

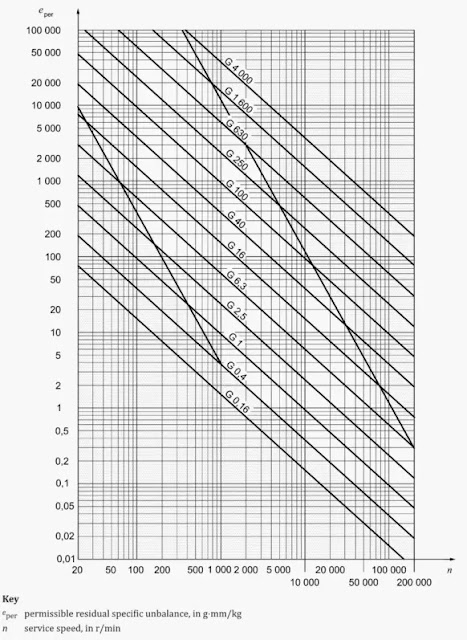

Do ábaco acima entramos com a rotação de operação (1750 rpm) e com a qualidade de balanceamento exigida (2,5) e obtemos: 12,5 g.mm/kg.

Então tem-se:

12,5 g.mm/kg x 2.200 kg/2 x 700mm = Dmax. = 0,19g

Desbalanceamento inicial, verificado com o rotor na máquina: P1 = 1,20 g. P2 = 4,15g.

Desbalanceamento final: P1 = 0,04g

P2 = 0,02g

Em geral as máquinas balanceadoras giram a uma rotação inferior à rotação de operação do rotor, para efeito de determinação do desbalanceamento (ábaco acima) deve-se considerar a rotação de operação.

Outra coisa, para rotores de bombas centrífugas, turbinas e motores, o balanceamento será feito retirando-se material do rotor. Jamais adicionando massa.

Já em ventiladores, sopradores e semelhantes serão balanceados adicionando-se massa, pois a retirada quase sempre provoca uma zona de descompressão.
