Os diferentes elementos do sistema de proteção contra descargas atmosféricas podem deteriorar-se ao longo do tempo, reduzindo os níveis de segurança do sistema se não forem devidamente mantidos.
Para que um sistema de proteção contra descargas atmosféricas funcione de maneira ideal, todas as partes precisam estar em boas condições:
Para que um sistema de proteção contra descargas atmosféricas funcione de maneira ideal, todas as partes precisam estar em boas condições:
- Os para-raios, ou terminais aéreos devem funcionar corretamente. No caso do Early Streamer Emission (ESE), o elemento que emite o líder ascendente deve estar totalmente operacional para manter o tempo de avanço do aeroterminal ESE medido em laboratório.
- Os condutores de baixada devem manter a continuidade em todos os momentos e estar bem fixados para evitar faíscas e quebras.
- A resistência de terra deve permanecer abaixo de 10 ohms para que a corrente do raio se dissipe rapidamente, minimizando as correntes de retorno e as tensões de contato, que podem ser muito perigosas para as pessoas.
Verificar se:
- Não há danos devido a raios.
- O pára-raios mantém todos os seus elementos em bom estado.
- A continuidade dos condutores está correta.
- As fixações estão em bom estado.
- Não há partes danificadas pela corrosão.
- O estado da ligação equipotencial está correto.
 |
| Análise termográfica em pára-raios de A.T. |
A verificação completa inclui as inspeções visuais descritas acima, bem como outras medidas. É necessário verificar a continuidade elétrica dos condutores de baixada e o correto funcionamento do pára-raios de acordo com as especificações indicadas pelo fabricante.
No caso dos ESEs, também deve ser verificado o correto funcionamento dos terminais aéreos. Os para-raios são instalados no ponto mais alto da estrutura, sempre dois metros acima de qualquer elemento a ser protegido e geralmente sobre um mastro de seis metros. Portanto, na maioria das vezes, é difícil ter acesso a esses terminais aéreos e coloca o operador em perigo ao realizar essas inspeções.
Para facilitar esta tarefa de manutenção, Aplicaciones Tecnológicas incorporou um testador remoto ao terminal ESE DAT CONTROLER REMOTE. Ao fazê-lo, não é necessário aceder fisicamente ao terminal aéreo, pois este dispõe de um sistema que verifica diariamente o seu estado e envia o resultado para uma aplicação web onde os dados atualizados podem ser consultados a qualquer momento.
Em relação ao sistema de aterramento, é fundamental medir a resistência de aterramento , pois ela pode variar com o tempo. Também é importante garantir que permaneça abaixo de 10 Ω. Recomenda-se verificar o aterramento anualmente. De fato, em muitos países existe uma regulamentação que exige isso. Se forem registrados altos valores de terra, será necessário usar um produto de melhoramento do solo, como o Conductiver Plus, ou adaptar o sistema para incluir mais hastes de terra.
Da mesma forma, a inspeção deve verificar se as linhas elétricas que requerem proteção contra sobretensões estão protegidas com dispositivos de proteção contra surtos adequados.
Depois de realizadas as inspeções descritas e quando forem detectadas deteriorações ou anomalias no sistema, é essencial reparar ou realizar as medidas corretivas necessárias no menor tempo possível para garantir a proteção ideal.
Em ambas as inspeções periódicas (visual e completa) o responsável pelas ações de manutenção deve elaborar um relatório que informe as inspeções realizadas, fornecendo dados e fotografias.
Quando devemos realizar a inspeção de um pára-raios?
De acordo com as normas, os sistemas de proteção contra descargas atmosféricas devem passar por uma inspeção sempre que a estrutura da edificação for modificada ou reparada e também quando a estrutura for atingida por um raio. Portanto, é muito útil ter um contador de descargas atmosféricas que informe o número de descargas atmosféricas na estrutura. Para mais informações sobre o funcionamento do contador de descargas atmosféricas, um equipamento junto a estrutura que sustenta o pára-raio que também registra a informação do dia e hora da queda.
 |

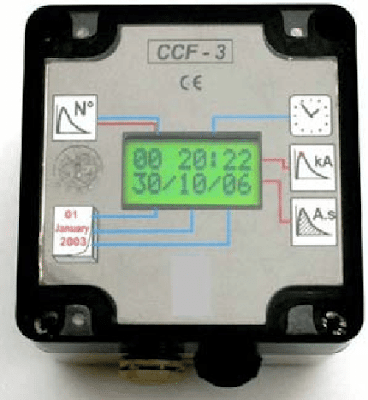

| Contador de descargas atmosféricas |
- Verificação visual : Revisão anual para níveis de proteção I e II. Para os níveis III e IV, a verificação visual precisa ser feita no mínimo a cada dois anos.
- Verificação completa : Para os níveis de proteção I e II, a verificação completa será feita no mínimo a cada dois anos. Para níveis de proteção III e IV, a verificação será feita no mínimo a cada 4 anos.
- Verificação completa dos sistemas críticos : Esta verificação deve ser feita pelo menos uma vez por ano para todos os níveis de proteção.
 |
